Block Rollo/Jalousie

Mit diesem Bedienelement wird ein Rollo oder eine Jalousie gefahren – ganz auf, ganz zu oder auf eine bestimmte Höhe, bei der Jalousie auch der Winkel der Lamellen. Dazu kommen Schaltzeiten, das Verhalten bei An- und Abwesenheit, eine automatische Beschattung nach Sonnenstand, Helligkeit und Raumtemperatur sowie eine Anwesenheitssimulation.

Bedienung

1. Obere Zeile: zeigt die aktuelle Höhe; ein Tippen öffnet den Dialog. Steht links eine Sonne, ist die automatische Beschattung gerade aktiv.
2. Pfeil auf: kurz tippen fährt ganz auf, 2 Sekunden halten verstellt die Lamelle schrittweise.
3. Stopp: hält die Fahrt an.
4. Pfeil ab: kurz tippen fährt ganz zu, 2 Sekunden halten verstellt die Lamelle schrittweise.

Je nach Einrichtung kann kurz und lang vertauscht sein. Als Kreis (Grundbild) zeigt das Element Höhe und Lamelle; ein Tippen öffnet den Dialog.

Der Dialog

1. Symbole der Titelleiste: Uhr, Anwesenheit, Beschattung (Sonne) und Einstellungen, siehe unten.
2. Höhe: der linke Schieber stellt die Höhe ein. Ein Tippen auf den Wert öffnet die Eingabe.
3. Lamelle: der rechte Schieber stellt den Winkel der Lamellen ein – nur bei Jalousien.
4. Fahrtasten: einfacher Pfeil fährt ganz auf bzw. ganz zu, doppelter Pfeil verstellt die Lamelle schrittweise.
5. Lieblingspositionen: ein Tippen fährt die Position an. Zum Neubelegen erst Höhe und Lamelle einstellen, dann den Knopf 2 Sekunden lang halten. Neu belegen lässt sich ein Knopf nur, wenn das Element mit einem Funktionsbaustein verknüpft ist. Ohne Baustein bleiben die Positionen ab Werk stehen.

Schaltzeiten und Anwesenheit

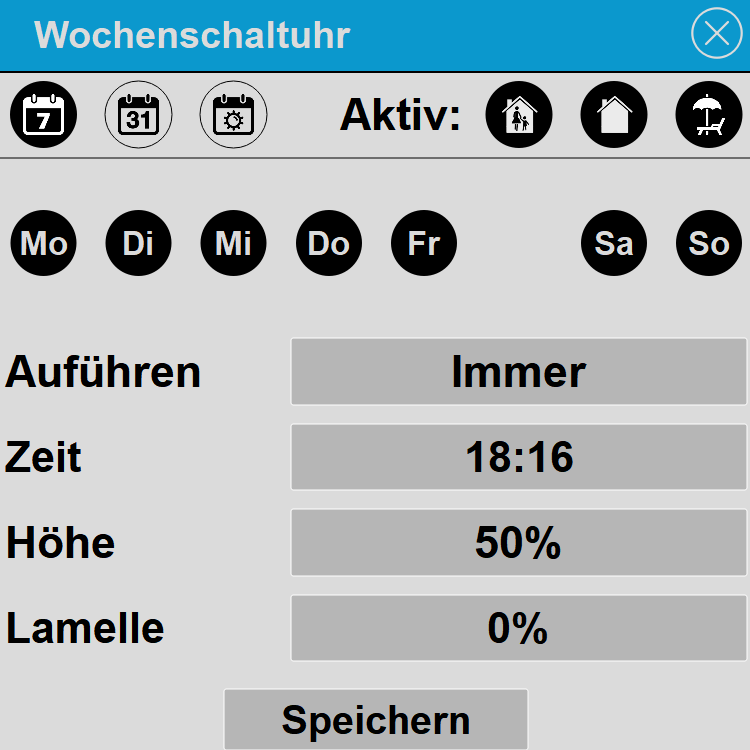

Hinter der Uhr liegen die Schaltzeiten – etwa morgens um 7 Uhr hochfahren, abends bei Sonnenuntergang schließen. Hinter dem Haus steht, wohin beim Wechsel der Anwesenheit gefahren wird, zum Beispiel beim Verlassen des Hauses zu und beim Heimkommen wieder auf. Beides ist unter Anwesenheit ausführlich beschrieben.

Automatische Beschattung

Die Sonne in der Titelleiste öffnet die Beschattung. Sie fährt die Jalousie selbsttätig auf eine Schutzstellung, wenn die Sonne auf das Fenster scheint – als Blendschutz oder damit sich der Raum nicht aufheizt. Der Dialog ist länger als der Bildschirm und wird durch Ziehen verschoben.

1. Wann: mit den drei Symbolen wird gewählt, in welchen Zuständen der Anwesenheit die Beschattung arbeitet – im Beispiel bei Anwesend und Abwesend, im Urlaub nicht.
2. Beschattung Position: wohin gefahren wird, wenn beschattet wird (Aktiv), und wohin, wenn die Beschattung endet (Inaktiv) – jeweils Höhe und Lamelle.
3. Sonnenposition: Bereich von Sonnenhöhe und Sonnenwinkel (Himmelsrichtung), in dem die Sonne auf dieses Fenster scheint. In Klammer steht der aktuelle Sonnenstand – so lässt sich der Bereich an einem sonnigen Tag leicht ermitteln.
4. Helligkeit: mit Aktiv wird zusätzlich nur beschattet, wenn es hell genug ist – so bleibt die Jalousie an trüben Tagen oben. Beschattet wird ab Aktiv über, beendet unter Inaktiv unter, und erst wenn es so lange dunkler bleibt wie bei Zeit bis Inaktiv eingestellt. Damit fährt die Jalousie nicht bei jeder Wolke hoch.
5. Temperatur: mit Aktiv wird nur beschattet, wenn der Raum wärmer ist als Aktiv über; unter Inaktiv unter endet die Beschattung.
6. Inaktiv sobald Bedingung nicht mehr erfüllt: ob die Beschattung erst endet, wenn alle Bedingungen weggefallen sind, oder schon, wenn eine nicht mehr erfüllt ist.
7. Status: die letzte Zeile zeigt, welche Bedingungen gerade erfüllt sind – etwa eine Sonne, wenn die Helligkeit reicht.

Mit Speichern werden die Einstellungen übernommen.

Einstellungen

• Helligkeit: Hell über und Dunkel unter in Lux – die Schwellen für „Wenn Hell“ und „Wenn Dunkel“ in Schaltzeiten und Anwesenheit. In Klammer steht der gemessene Wert.
• Anwesenheitssimulation: fährt die Jalousie zufällig auf und ab, damit das Haus bewohnt wirkt. Die drei Symbole legen fest, wann sie läuft – üblicherweise im Urlaub. Beginn / Ende ist der Zeitraum, Anzahl von / bis wie oft gefahren wird, Position von / bis der Bereich der zufälligen Positionen. Am Ende der Simulation wird einmal Aus Pos. (Höhe und Lamelle) angefahren.

Einrichtung

Dieser Abschnitt richtet sich an den Errichter der Anlage.

Zwei Varianten

• Bedienung Anwesenheit – wird mit dem Funktionsbaustein Block Rollo/Jalousie verknüpft (rechte Maustaste auf das Bedienelement). Die Variablen liegen am Funktionsbaustein. Nur diese Variante bietet Schaltzeiten, Anwesenheit, Beschattung und Einstellungen, siehe Anwesenheit.
• Bedienung Standalone – ohne Funktionsbaustein, die Variablen werden direkt am Bedienelement verknüpft. Der Dialog trägt dann den Text als Überschrift und hat keine Symbole in der Titelleiste. Er öffnet sich nur, wenn eine Adresse Höhe Prozent verknüpft ist.

Die Variablen für die Lamelle sind optional – bei einem Rollo bleiben sie leer, dann werden Lamellen-Schieber und -Anzeige ausgeblendet. Ohne Adresse Kurzzeit entfallen im Dialog die doppelten Pfeile.

Tipp: Steht die Transparenz auf 0 und ist eine Höhe verknüpft, öffnet ein Tippen auf die gesamte Fläche den Dialog.

Parameter

Variablenverknüpfungen

Bei der Variante Anwesenheit liegen alle Variablen am Funktionsbaustein. Bei der Variante Standalone werden am Bedienelement verknüpft:

Siehe auch Allgemeine Eigenschaften aller Bedienelemente.
